带灯视镜HG/T21575-94
本标准适用于公称压力不大于1.0Mpa，公称直径100～150mm，介质温度0～200℃，最大的急变温度不大于180℃的各种规格及型式的带灯视镜。
A型灯视镜
【主要技术参数】
|
公称 直径 DN (mm) |
公称 压力 PN (Mpa) |
D |
≈H |
视镜重 (kg) |
总重(kg) |
||
|
防腐型 |
防爆型 |
防腐型 |
防爆型 |
||||
|
100 |
0.6 |
180 |
148 |
208 |
6.2 |
7.2 |
9.2 |
|
1.0 |
200 |
160 |
220 |
13.0 |
14.0 |
16.0 |
|
|
125 |
0.6 |
205 |
150 |
210 |
7.8 |
8.8 |
10.8 |
|
1.0 |
225 |
160 |
220 |
15.0 |
16.0 |
18.0 |
|
|
150 |
0.6 |
230 |
150 |
210 |
9.8 |
10.8 |
12.8 |
|
1.0 |
250 |
160 |
220 |
18.2 |
19.2 |
21.2 |
|

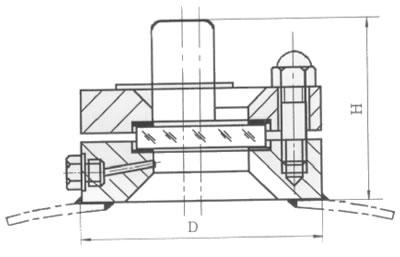

B型带灯有冲洗孔视镜
【主要技术参数】
|
公称 直径 DN (mm) |
公称 压力 PN (Mpa) |
D |
≈H |
视镜重 (kg) |
总重(kg) |
||
|
防腐型 |
防爆型 |
防腐型 |
防爆型 |
||||
|
100 |
0.6 |
180 |
148 |
208 |
6.2 |
7.2 |
9.2 |
|
1.0 |
200 |
160 |
220 |
13.0 |
14.0 |
16.0 |
|
|
125 |
0.6 |
205 |
150 |
210 |
7.8 |
8.8 |
10.8 |
|
1.0 |
225 |
160 |
220 |
15.0 |
16.0 |
18.0 |
|
|
150 |
0.6 |
230 |
150 |
210 |
9.8 |
10.8 |
12.8 |
|
1.0 |
250 |
160 |
220 |
18.2 |
19.2 |
21.2 |
|

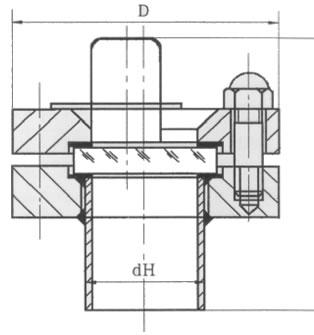

C型带灯有颈视镜
【主要技术参数】
|
公称 直径 DN (mm) |
公称 压力 PN (Mpa) |
D |
dH |
≈H |
视镜重 (kg) |
总重(kg) |
||
|
防腐型 |
防爆型 |
防腐型 |
防爆型 |
|||||
|
100 |
0.6 |
180 |
108 |
148 |
208 |
6.2 |
7.2 |
9.2 |
|
1.0 |
200 |
160 |
220 |
13.0 |
14.0 |
16.0 |
||
|
125 |
0.6 |
205 |
133 |
150 |
210 |
7.8 |
8.8 |
10.8 |
|
1.0 |
225 |
160 |
220 |
15.0 |
16.0 |
18.0 |
||
|
150 |
0.6 |
230 |
159 |
150 |
210 |
9.8 |
10.8 |
12.8 |
|
1.0 |
250 |
160 |
220 |
18.2 |
19.2 |
21.2 |
||

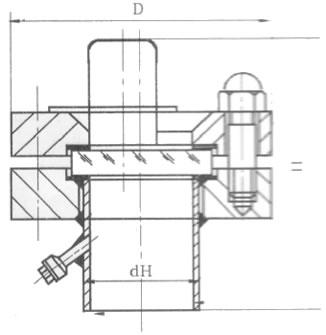

D型带灯有颈有冲洗孔视镜
【主要技术参数】
|
公称 直径 DN (mm) |
公称 压力 PN (Mpa) |
D |
dH |
≈H |
视镜重 (kg) |
总重(kg) |
||
|
防腐型 |
防爆型 |
防腐型 |
防爆型 |
|||||
|
100 |
0.6 |
180 |
108 |
204 |
264 |
4.7 |
5.7 |
7.7 |
|
1.0 |
200 |
225 |
285 |
10.7 |
11.7 |
13.7 |
||
|
125 |
0.6 |
205 |
133 |
215 |
275 |
6.8 |
7.8 |
9.8 |
|
1.0 |
225 |
237 |
297 |
13.6 |
14.6 |
16.6 |
||
|
150 |
0.6 |
230 |
159 |
215 |
275 |
9.1 |
10.1 |
12.1 |
|
1.0 |
250 |
250 |
310 |
18.2 |
19.2 |
21.2 |
||
