管道直通视镜
一、产品简介：
管道直通视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。管道直通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。直通视镜安装尺寸小，而且驱动力矩小，操作简单方便，视镜在大中口径、中低压力的使用领域，它是最普遍，最常用的视镜形式。
二、产品性能及特点：
管道直通视镜安装简单方便，可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。

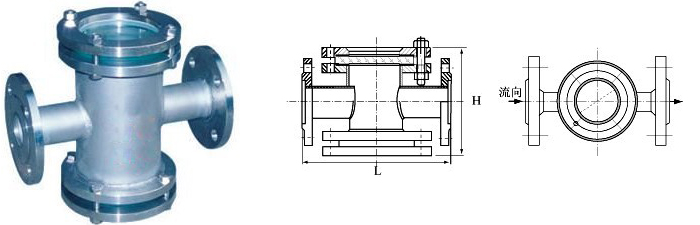

三、产品外形及安装尺寸：
管道直通视镜 SJ-ZT
|
口径DN |
英寸 |
宽度L/mm |
高度H/mm |
|
20 |
3/4" |
200 |
160 |
|
25 |
1" |
200 |
180 |
|
40 |
1 1/2" |
260 |
220 |
|
50 |
2" |
320 |
250 |
|
65 |
2 1/2" |
320 |
250 |
|
80 |
3" |
360 |
275 |
|
100 |
4" |
360 |
300 |
|
125 |
5" |
440 |
330 |
四、产品技术参数：
|
型号 Model |
SJ-ZT |
螺帽/螺栓 Bolt/Nut |
20# 304 316 316L |
|
规格 |
DN20～500 GB81-95 |
法兰标准 |
HG GB SH HGJ JB ANSI JIS |
|
壳体材质 |
A3 304 316 316L |
工作温度 |
0℃～250℃ 0℃～800℃ |
|
玻璃材质 |
钢化玻璃 石英玻璃 |
制造检测标准 |
HGJ532-91 GB150-98 |
|
允许急变温度 |
<60℃ |
连接形式 |
法兰连接 对焊连接 螺纹连接 |
|
密封垫片 |
丁腈橡胶 聚四氟乙烯 金属垫片 金属缠绕垫片 石墨垫片 |
||
五、产品安装使用和维护：
直通视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘； 直通视镜的视窗玻璃属易损件，安装视镜时要小心轻放，避免玻璃碰撞破损，视镜可水平或垂直安装；直通视镜的视窗玻璃耐温耐压有一定的局限性，需严格按照产品设计制造要求来操作。
六、订货须知：
订货时请确定以下参数：1、公称通径 2、工作压力 3、材质 4、法兰标准 5、介质 6、工作温度，以便为您提供符合要求的产品。
