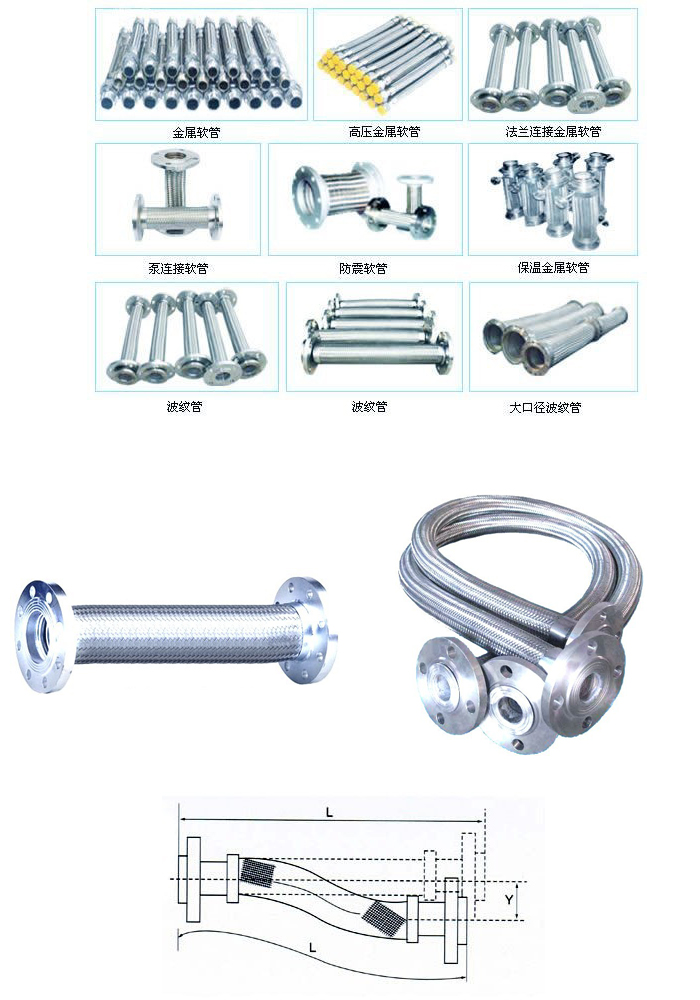

金属软管
一、产品简介:
金属软管(简称软管)是现代工业管路中一种高品质的柔性管道。它主要由波纹管、网套和接头组成。它的内管是具有螺旋形或环形波形的薄壁不锈钢波纹管,波纹管外层的网套,是由不锈钢丝或钢带按一定的参数编织而成。软管两端的接头(法兰)是与客户管道的接头(法兰)相配的,一般情况下一端为固定法兰,一端为活套法兰,方便现场安装连接。
由于制作软管主要零件的材料是采用奥氏体不锈钢,因而保证了软管优良的耐温性和耐蚀性,软管的工作温度范围极广,为:-196℃ ~ 600 ℃,使用的软管按管道所通介质的腐蚀性选择适用的不锈钢牌号,即可保证软管的耐蚀性。
网套是软管安装在压力管路中的主要承压件,同时对波纹管起护套作用,根据管道中的压力大小及应用场所,可选择一层或多层的不锈钢丝或钢带进行编织。
二、产品性能及特点:
金属软管具有结构简单,耐腐蚀性强,耐温性高,维修安装方便等优点。
三、产品外形及安装尺寸:
金属软管 GYG
DN |
PN |
最大横向位移量Y(mm) |
|||||||
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
||
|
|
金属软管全长L(mm) |
|||||||
40 |
0.6~5.0 |
550 |
700 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
50 |
650 |
800 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
|
65 |
700 |
900 |
1100 |
1200 |
1300 |
1400 |
1500 |
1600 |
|
80 |
800 |
1000 |
1200 |
1300 |
1400 |
1500 |
1600 |
1700 |
|
100 |
900 |
1200 |
1300 |
1500 |
1600 |
1700 |
1800 |
1900 |
|
125 |
1000 |
1200 |
1400 |
1600 |
1800 |
1900 |
2100 |
2200 |
|
150 |
1000 |
1300 |
1500 |
1600 |
1800 |
1900 |
2100 |
2200 |
四、产品技术参数:
1.主体材质:碳钢,不锈钢,碳钢衬氟
2.通径范围:DN10-DN500
3.工作压力:PN0.6-5.0MPa
4.温度范围:-60℃~450℃
5.连接形式:软管两端一般为法兰连接,也可根据用户要求采用环套法兰,各型快速接头,卡箍等连接方式。
五、产品安装使用和维护:
金属软管内外表面应清洁干燥,不允许有锈蚀、铁屑等残余物存在;不锈钢网套和波纹管应贴合,波纹管表面不允许有碰伤、焊渣还有焊眼等缺陷;金属软管应存放在干燥、通风、无腐蚀性气体的库房内。安装前要打压检测确保不漏气,方可安装。
六、订货须知:
订货时请确定以下参数:1、口径 2、材质 3、长度 4、工作压力 5、介质 6、法兰标准,以便为您提供符合要求的产品。
