闸 阀
一、产品简介:
Z41H、Z41Y 型 150(Lb)~600(Lb) 钢制楔式闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为硬质合金,压力级 150(Lb)~600(Lb),阀体材料为碳素钢(Z41Y-150(Lb)~600(Lb) )、铬钼钢(Z41Y-300(Lb)I Z41Y-400(Lb)I)、不锈钢(Z41Y-150(Lb)P~600(Lb)P Z41Y-150(Lb)R~600(Lb)R Z41H-600(Lb)P Z41H-600(Lb)R)的美标闸阀。闸阀是指关闭件(闸板)沿通路中心线的垂直方向移动的阀门。闸阀在管路中主要作切断用。锻钢闸阀是使用很广的一种阀门,一般口径DN≥50mm的切断装置都选用它,有时口径很小的切断装置也选用闸阀。闸阀作为一种级别较低的阀门,比较常见。
二、产品性能及特点:
流体阻力小;开闭所需外力较小;介质的流向不受限制;全开时,密封面受工作介质的冲蚀比截止阀小;体形比较简单,铸造工艺性较好。

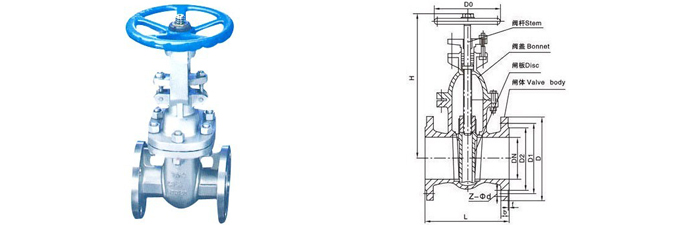

三、产品结构图及尺寸:
Z41H、Z41Y 型 150Lb钢制楔式闸阀
DN |
DN/in |
L |
D |
D1 |
D2 |
b |
z×Φd |
H≈ |
D0≈ |
重量/kg |
50 |
2 |
178 |
152 |
120.5 |
120.5 |
16 |
4×Φ19 |
323 |
200 |
23 |
65 |
21/2 |
190 |
178 |
139.5 |
139.5 |
18 |
4×Φ19 |
347 |
250 |
32 |
80 |
3 |
203 |
190 |
152.5 |
152.5 |
19 |
4×Φ19 |
383 |
250 |
40 |
100 |
4 |
229 |
229 |
190.5 |
190.5 |
24 |
8×Φ19 |
457 |
300 |
63 |
125 |
5 |
254 |
254 |
216 |
216 |
24 |
8×Φ22 |
632 |
300 |
66 |
150 |
6 |
267 |
279 |
241.5 |
241.5 |
26 |
8×Φ22 |
635 |
350 |
108 |
200 |
8 |
292 |
343 |
298.5 |
298.5 |
29 |
8×Φ22 |
762 |
350 |
181 |
250 |
10 |
330 |
406 |
362 |
362 |
31 |
12×Φ25 |
895 |
400 |
263 |
300 |
12 |
356 |
483 |
432 |
432 |
32 |
12×Φ25 |
1080 |
500 |
346 |
350 |
14 |
381 |
533 |
476 |
476 |
35 |
12×Φ29 |
1295 |
600 |
488 |
400 |
16 |
406 |
579 |
540 |
540 |
37 |
16×Φ29 |
1435 |
600 |
621 |
450 |
18 |
432 |
635 |
578 |
578 |
40 |
16×Φ32 |
1626 |
650 |
814 |
500 |
20 |
457 |
698 |
635 |
635 |
43 |
20×Φ32 |
1829 |
650 |
992 |
600 |
24 |
508 |
813 |
749.5 |
749.5 |
48 |
20×Φ35 |
2175 |
700 |
1492 |
750 |
30 |
610 |
984 |
914.5 |
914 |
75 |
28×Φ35 |
2692 |
700 |
2272 |
四、产品技术参数:
Z41H、Z41Y 型 150Lb钢制楔式闸阀主要性能参数
型号 |
压力级(Lb) |
适用温度/℃ |
适用介质 |
Z41Y-150(Lb) |
150 |
≤425 |
水、蒸汽、油品 |
Z41Y-150(Lb)P |
150 |
≤200 |
腐蚀性介质 |
Z41Y-150(Lb)R |
Z41H、Z41Y 型 150Lb 钢制楔式闸阀零部件材料
型号 |
材料 |
|||
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
Z41Y-150(Lb) |
碳素钢 |
铬不锈钢 |
堆焊硬质合金 |
石棉石墨或柔性石墨 |
Z41Y-150(Lb)P |
铬镍钛钢 |
铬镍钛钢 |
— |
— |
Z41Y-150(Lb)R |
铬镍钼钛钢 |
铬镍钼钛钢 |
— |
— |
五、产品安装使用和维护:
安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密;安装在保温管道上的各类手动阀门,手柄均不得向下;阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以闸板密封面无渗漏为合格。
六、订货须知:
订货时请确定以下参数:1、产品名称 2、型号规格 3、压力等级 4、材质 5、法兰标准 6、工作压力 7、介质,以便为您提供符合要求的产品。
